Mitsubishi EVO 4-9 DOG-BOX

4917.00 €

without VAT
Producer: SQS
Publication date: 08.03.2009
Code: DBEVO5
VAT: 21 %

Product description

5sp DOG-KIT  EVO 4-9     4917 EUR

4sp DOG-KIT  EVO 4-9     4818 EUR

5sp DOG-KIT  EVO 4-9     + custom FD ratio      5900 EUR



Group "N" homologated ratios

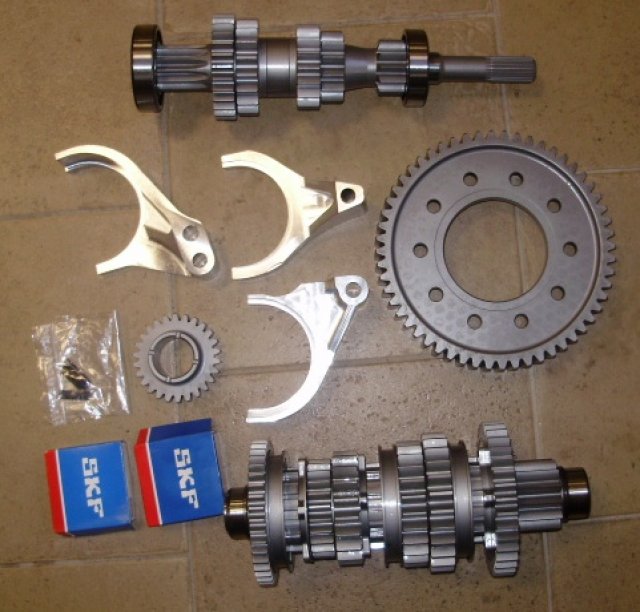

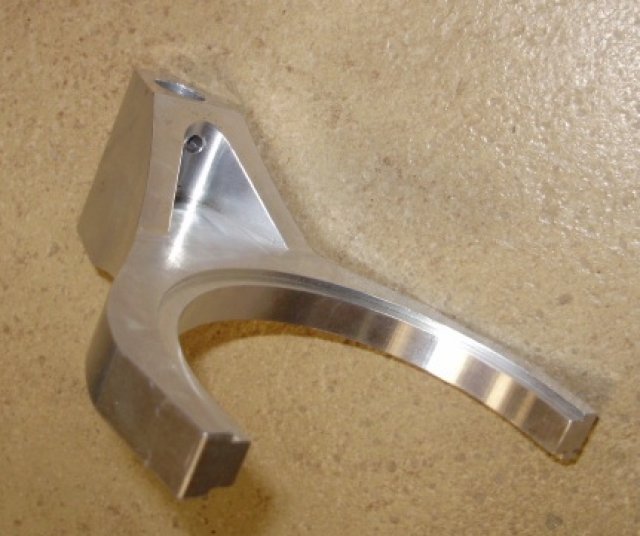

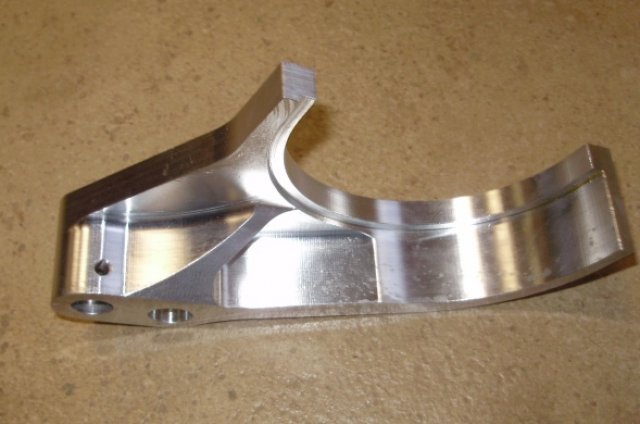

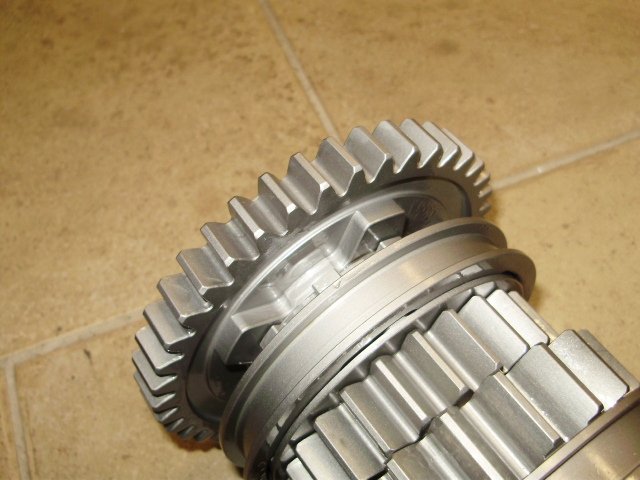

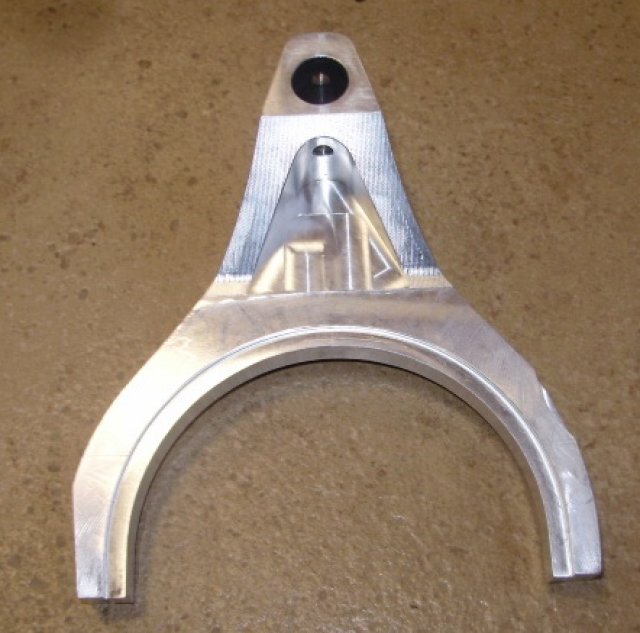

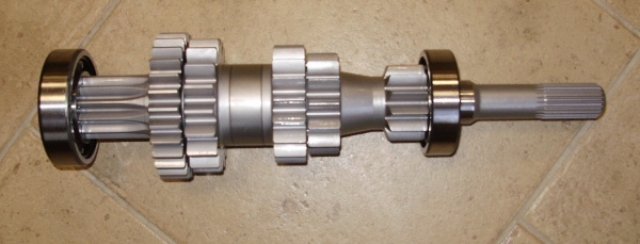

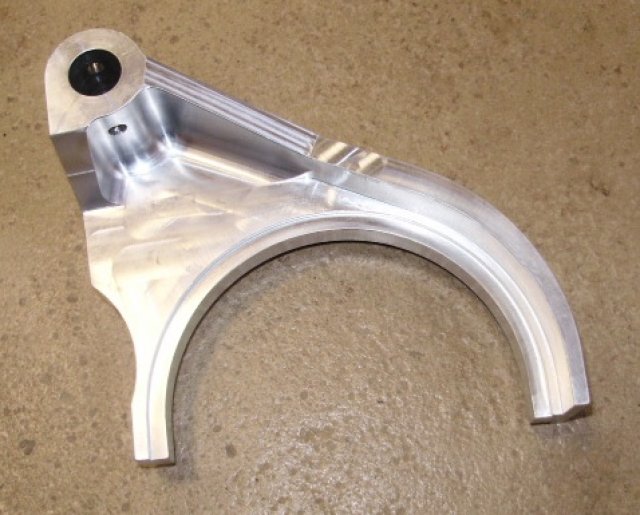

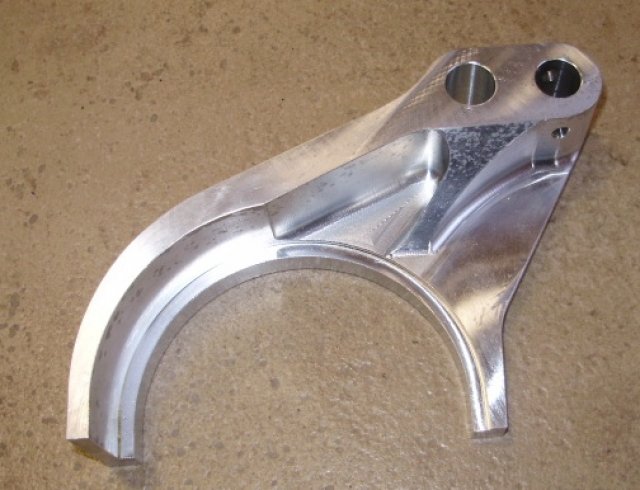

Kit includes all gears, shafts, final drive, sleevs + hubs, 3x Alu heavy duty forks, all bearings

- incl MAIN ROLLER and BALL bearings to casing !

Possible make custom Final Drive !





ratios teeth ratio
1.gear 36 12 3,000
2.gear 26 13 2,000
3.gear 25 17 1,471
4.gear 20 18 1,111
5.gear 24 28 0,857


Final drives



53 13 4,077 DRAG
49 14 3,500 DRAG
56 13 4,308 homologated  gr. N
58 12 4,833 similar to homologated

(official homologation 78/16 4,875 – very weak)

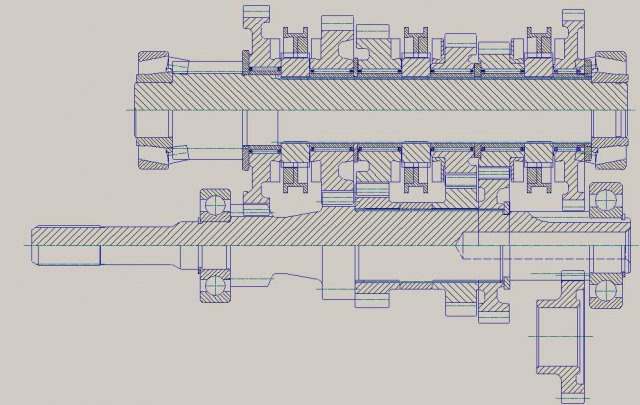

Parts list EVO
Code Part

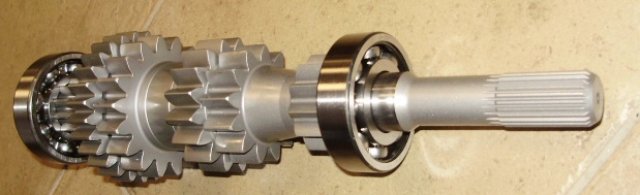

KM01/0100B Inlet shaft
KM01/0101A gear 3° driving
KM01/0104 spacer 3°- 4°
KM01/0102A gear 4° driving
KM01/0103A gear 5° driving
KM01/0219 ring over 5° IN
KM01/0306 Seger ring / C-clip 44 DIN 471
KM01/0307 Bearing NTN 6306
KM01/0308 Bearing NTN 6307
KM01/0302A gear R° idle/inserted

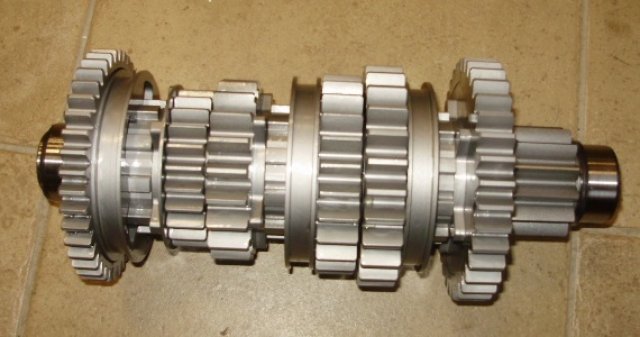

KM01/0200 Outletshaft (pinion)
KM01/0210 gear R°mid
KM01/0310 washer under gear 1° OUT
KM01/0309 needle bearing 1° OUT
KM01/0201A gear 1° OUT

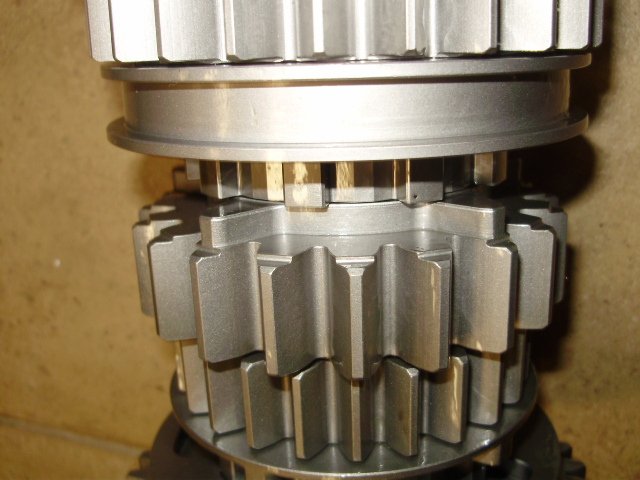

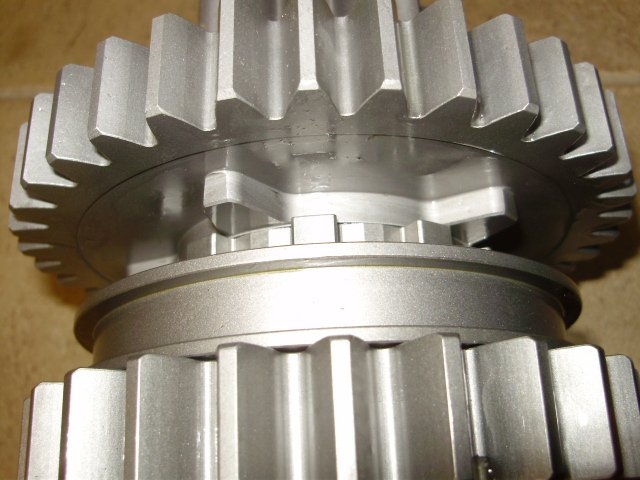

KM01/0207A hub of sleeve 1,2,3,4,5,R°
KM01/0209A sleeve 1,2,3,4,5 R°
KM01/0312 bearing ring 2°,3°,4°,5° OUT
KM01/0311 Needle bearing 2°, 3°, 4°, 5°
KM01/0202A Gear 2° OUT
KM01/0211 washer betwin 2°-3°OUT
KM01/0203A gear 3° OUT
KM01/0204A gear 4° OUT
KM01/0212 washer betwin 4°-5°
KM01/0205A Gear 5° OUT
KM01/0314 bearing ring R°
KM01/0313 Needle bearing R° OUT
KM01/0301A gear R° OUT
KM01/0213 washer under R° OUT
KM01/0315 Seger ring / C-clip 34 DIN 471

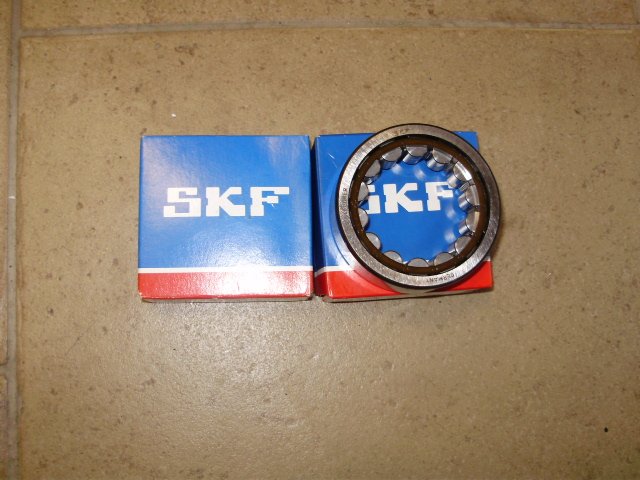

KM01/0316 Bearing NTN NJ2207ET2X
KM01/0317 Bearing NTN NJ207ET2X

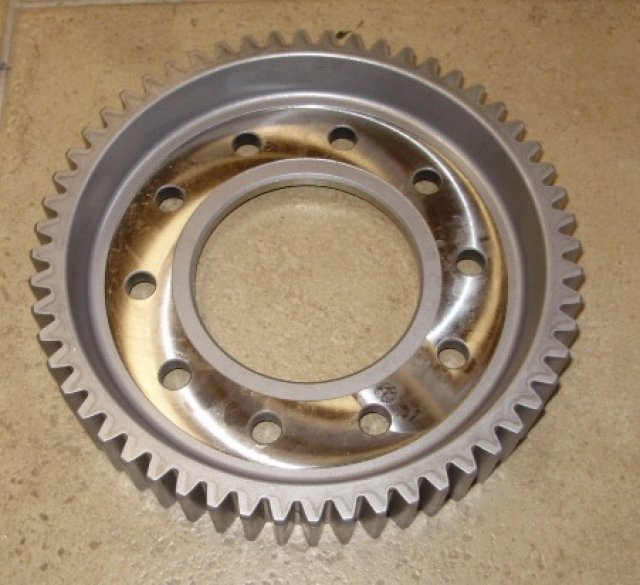

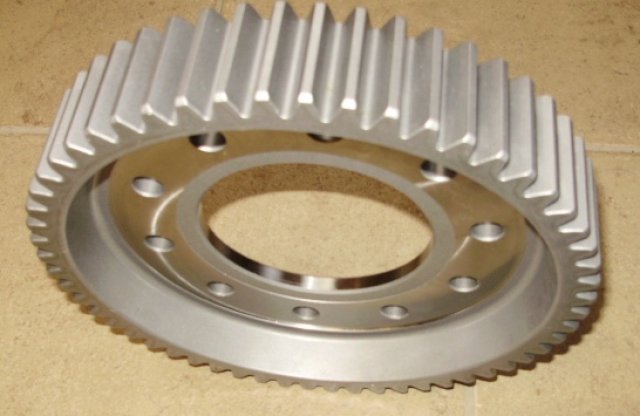

KM01/0208A crown wheel

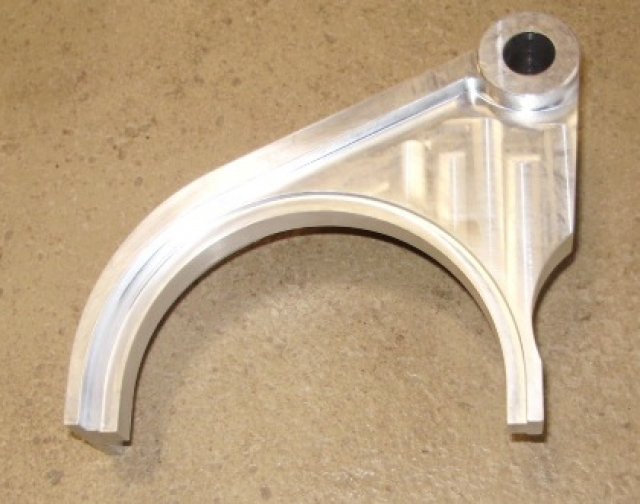

KM01/0303 Fork 1°- 2°
KM01/0304 Fork 3°- 4°
KM01/0305 Fork 5° - R°
KM01/0230 fork peg 5x28mm





Please download files below:

- speed counter with ratios and Final Drives (CWP)
